Probador de Cables Armados Manual - IRAM 2073 + IRAM NM 60884-1

Equipo para ensayos de Seguridad Eléctrica en finales de línea de plantas productoras de electrodomésticos, equipamiento electrónico, luminarias, máquinas herramientas, etc de alto volumen.

Descargar Folleto

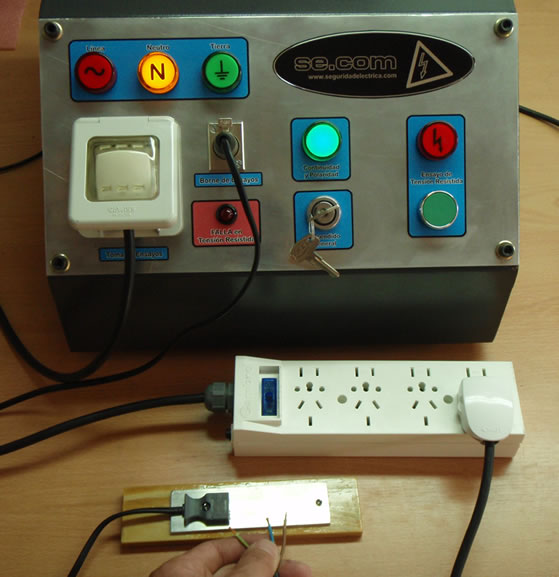

El equipo Probador de Cables Armados fue diseñado y fabricado para realizar los ensayos descriptos en el anexo A de la norma IRAM-NM 60884.

Ensayos:

  • A.1 Sistemas polarizados, fase (L) y neutro (N) – conexión correcta:
    Verificación de continuidad y polaridad de Fase y neutro aplicando una tensión de 24 Vca.
  • A.2 Continuidad de tierra:
    Verificación de continuidad entre el extremo libre del conductor y la espiga de tierra aplicando una tensión de 24Vca.
  • A.3 Cortocircuito/conexión incorrecta y disminución de las líneas de fuga y distancias en aire entre la fase (L) o el neutro (N) y la tierra:
    El ensayo se realiza aplicando del lado de la ficha, por un período de 2 s una tensión de:
    • 1250 V ± 10 % para accesorios de tensión nominal hasta e inclusive 130 V;
    • 2000 V ± 10 % para accesorios de tensión nominal superior a 130 V;

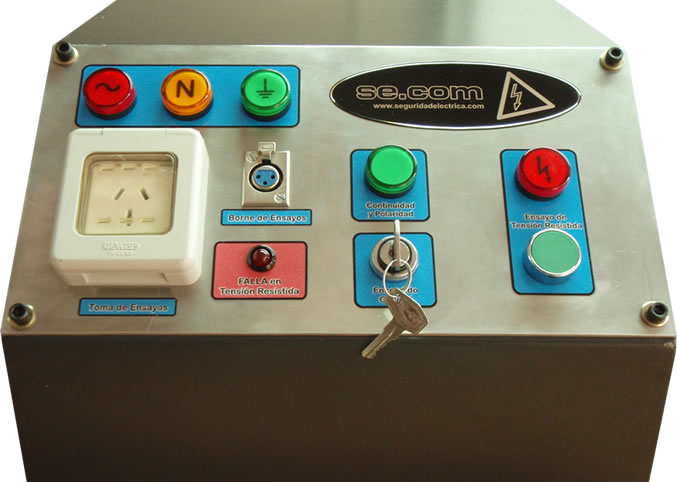

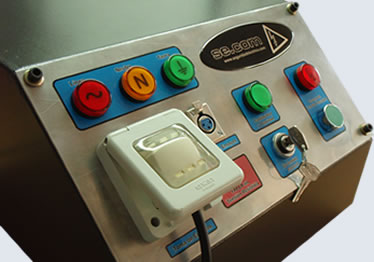

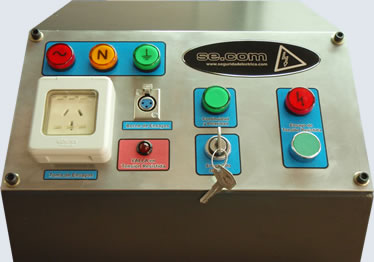

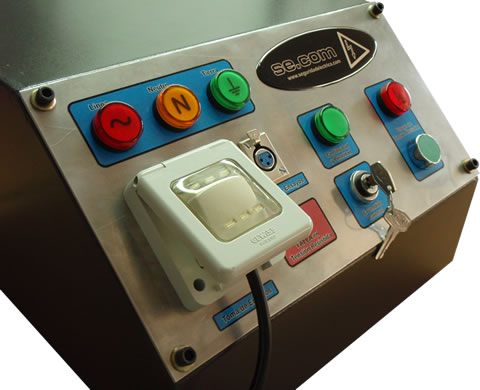

Características del Equipo
Alimentación: 220Vca, 50 Hz, monofásica (115 Vca opcional).
Ensayo de Rigidez Dieléctrica:
  • Tensión de ensayo: 2000 Vca (opcional 1250 Vca).
  • Tensión aplicada entre Fase y Neutro.
  • Tensión aplicada entre Fase-Neutro y Tierra.
  • LED indicador de falla.
  • Tiempo y secuencia de ensayo controlada por microcontrolador.
Probador de continuidad y Polaridad:
  • Línea (Fase).
  • Neutro.
  • Tierra.
  • Tensión aplicada: 24Vca.
Indicadores: Luminosos.
Control: Control de funcionamiento microcontrolado.
Dimensiones:
  • 350 x 370 x 250 (h) mm aprox.
  • Peso aproximado: 30 Kg.

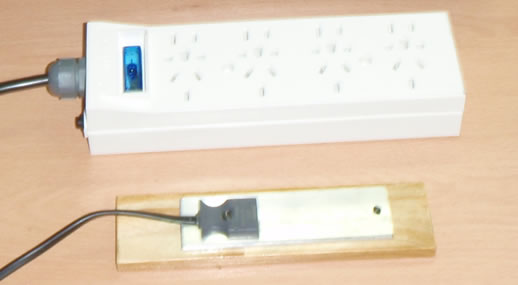

Accesorios:
  • Toma de ensayo.
  • Borne de ensayo.
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
De acuerdo a:
  • IRAM-NM 60884-1.
