Medidor de Tensión en Fichas - IEC 60335-1

Equipo diseñado y fabricado para realizar el ensayo del apartado 22.5 de la norma IEC 60335-1. Descargar Pdf

Equipo diseñado y desarrollado para realizar el ensayo del apartado 22.5 de la norma IEC 60335-1.

22.5 Los aparatos destinados a ser conectados a la alimentación por medio de una clavija, deben estar construidos de forma que en uso normal no exista riesgo de choque eléctrico debido a los condensadores cargados al tocar las espigas de la clavija.

NOTA – Los condensadores con capacidad asignada menor o igual a 0,1 µF no se consideran susceptibles de producir descargas eléctricas.

La conformidad se verifica por el siguiente ensayo, que se efectúa 10 veces.
Se alimenta el aparato a la tensión asignada. Se ponen en posición “desconectado” todos los interruptores y se
desconecta el aparato de la alimentación. Un segundo después de desconectarlo se mide la tensión entre las espigas de
la clavija con un instrumento que no afecte apreciablemente el valor a medir.

La tensión no debe ser superior a 34 V.

Realización de un ensayo:

  • Primero, verifique los tiempos configurados en el equipo Tensión en Fichas.

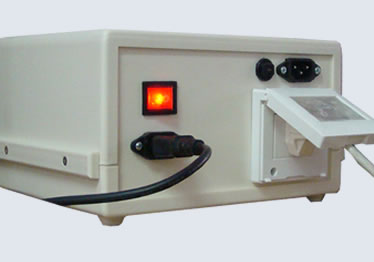

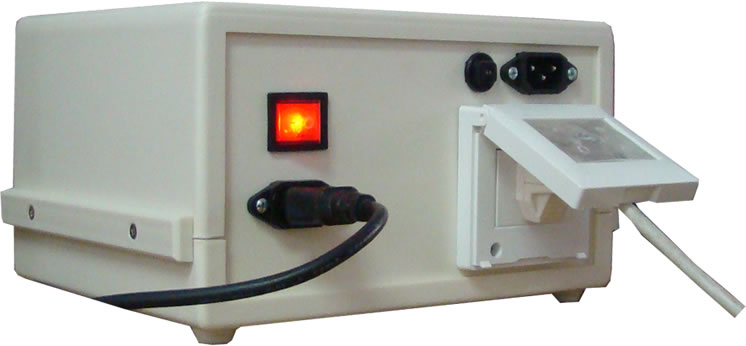

  • Conecte el equipo a ensayar en el toma de ensayos.
  • Posicionesé en la pantalla Nº3 (pantalla de inicio de ensayo).
  • Oprima la tecla Start, y automáticamente el equipo comenzará el ensayo.
    • Accionará el contactor que alimenta con tensión al equipo bajo ensayos.
    • El equipo, Tensión en Fichas, comenzará a descontar el tiempo ON.
    • Luego de transcurrido el tiempo de ensayos, el equipo bajo ensayos se apagará y el equipo Tensión en Fichas comenzará a descontar el tiempo de espera.
    • Al llegar a 0, el equipo Tensión en Fichas, medirá la tensión residual que quedó en el equipo bajo ensayos, la mostrará en pantalla y sonará un pitido indicando que el ensayo ha finalizado.
Características del Equipo
Alimentación: 220Vca, 50 Hz, 6 A, monofásica (115 Vca opcional).
Gabinete: Gabinete para mesa.
Ensayo:
  • Tensión de ensayo: Entrada para conectarlo a la tensión de ensayo requerida.
  • Corriente máxima de ensayo: 5 Aca.
  • Para ensayar equipos Clase I.
Indicadores:

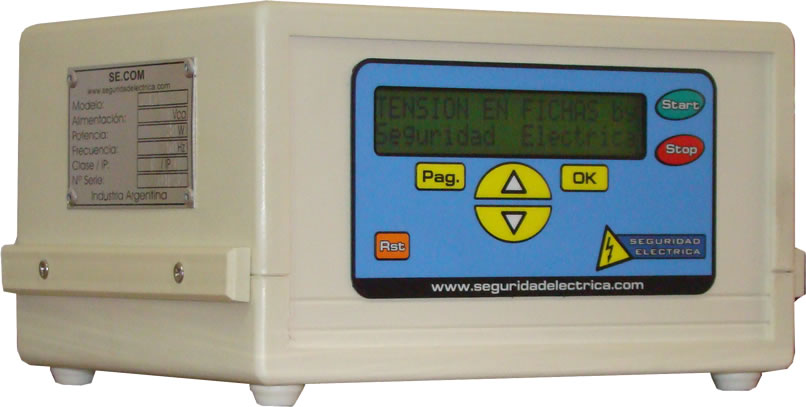

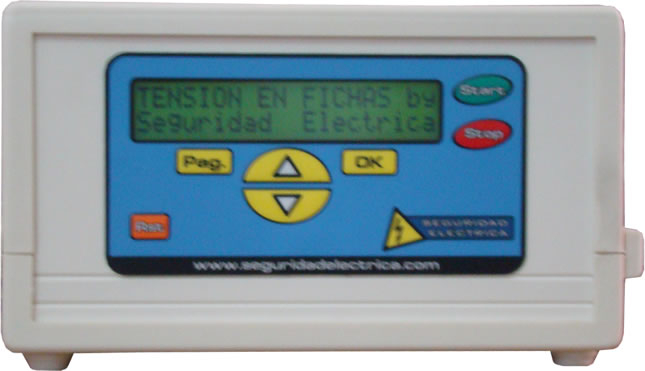

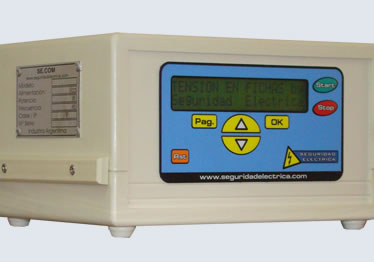

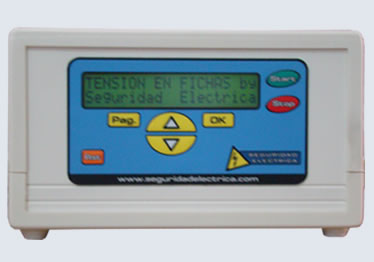

  • Display LCD de 2 líneas.
Control: Control de funcionamiento microcontrolado.
Dimensiones:
  • 260mm x 200mm x 140mm (h)
  • Peso: 2,1 Kg
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
De acuerdo a:
  • IEC IEC 60335-1 (Apartado 22.5)
  • Reporte de Calibración.
