Rincón de Ensayos (IEC 60335-1 / Cláusula 11 - Calentamiento)

El dispositivo Rincón de Ensayos se encuentra diseñado de acuerdo a la clausula 11 - Calentamiento de la norma IEC 60335-1. Es un dispositivo de ensayo para verificar el incremento de la temperatura en diversas partes de un aparato eléctrico. Descargar Pdf

Este equipo se utiliza para la medición de la temperatura irradiada por distintos equipamientos durante los ensayos de calentamiento y funcionamiento anormal. Se encuentra diseñado y fabricado con el objeto de determinar el cumplimiento de distintas normas en cuanto al registro de temperaturas durante el funcionamiento del aparato bajo ensayo.

Los componentes utilizados en el diseño garantizan una excelente calidad de trabajo.

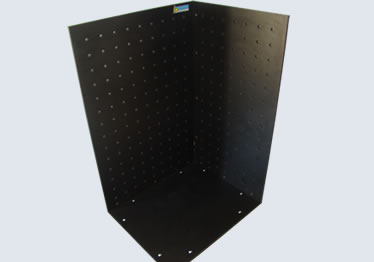

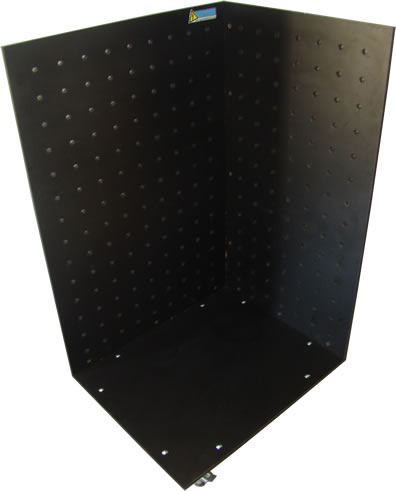

El equipo está conformado por un triedro de Fenólico de 21mm de espesor, pintado en Negro Mate , con una matriz de cavidades cada 100 mm que permiten adaptar fácilmente las termocuplas de medición, especialmente diseñada para tal caso.

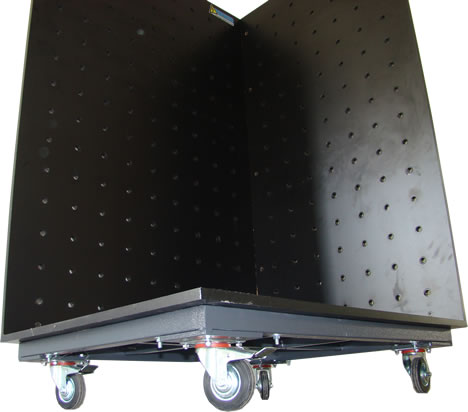

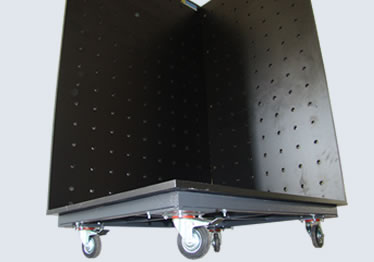

Las dimensiones del dispositivo son: base 800mm x 1000mm y con una altura de 1500mm, montados sobre una estructura con ruedas, para permitir su traslado.

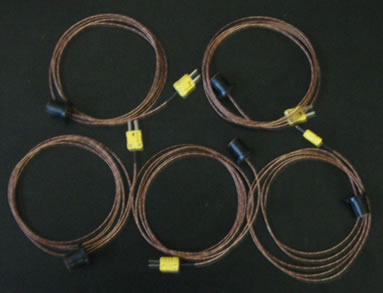

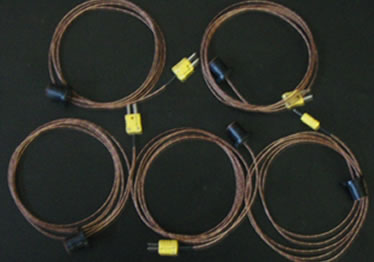

Las termocuplas de medición son de curva K, montadas sobre una vaina cerámica y en su extremo de medición poseen un disco de cobre de 15mm de diámetro y 1 mm de espesor. Constan de un cable compensado de longitud variable (de acuerdo a la necesidad) con un conector compensado macho, tipo mini para acceder directamente al instrumento de medición.

La cantidad de termocuplas es de acuerdo a la necesidad del cliente.

Características del Equipo
Material:
  • Fenólico de 21mm de espesor.
  • Acero.
Terminación superficial:
  • Negro MATE.
Terminación superficial:
  • Plataforma de ensayo de fácil utilización y adaptación.
  • Base con ruedas para poder desplazarlo.
Punos de Medición:
  • Cada 100mm ± 2mm.
  • Diámetro de medición: Ø15 ± 0,1mm
  • Material de medición: Cobre.
  • Espesor: 1mm
Termocuplas:
  • Longitud del cable: 2m, 3m (según pedido).
  • Terminal de termocupla: tipo mini de palas paralelas polarizadas y compensadas.
Dimensiones:
  • 800mm ± 2mm x 1000mm ± 2mm.
  • Altura: 1500mm ± 3mm (dos caras).
  • Peso: 80Kg.
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
Según norma:
  • IEC 60335-1 / Clausula 11.
