Escáner de Perfiles 2015 / Proyector de Perfiles con PC

El sistema Escáner de Perfiles fue desarrollado para poder medir el espesor del PVC en fábricas de cables eléctricos.
El sistema utiliza un escáner de PC para adquirir la imagen y realizar las mediciones requeridas por el usuario.

Descargar Folleto

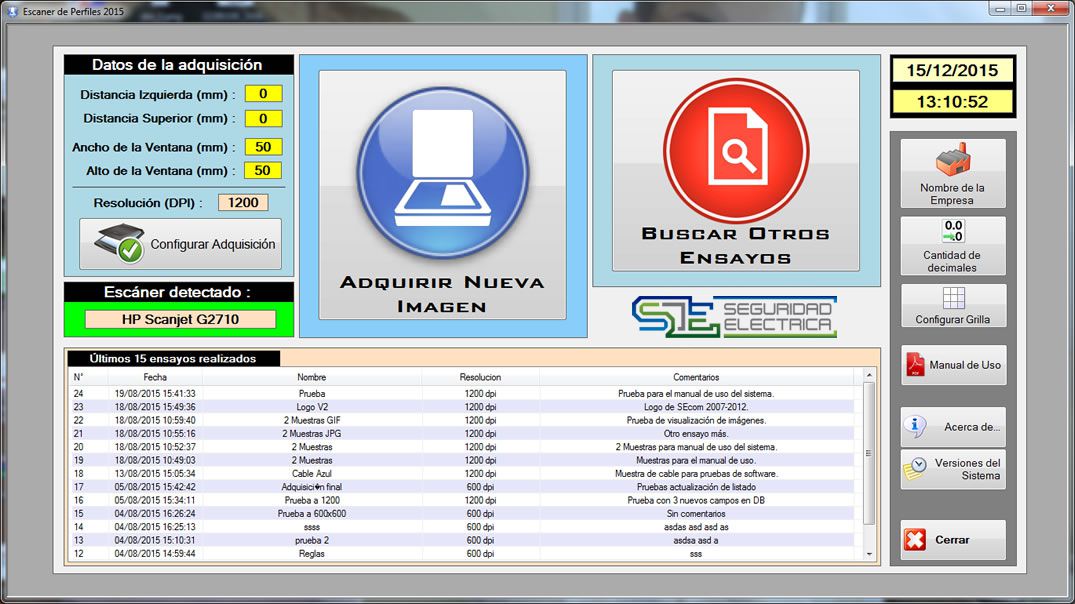

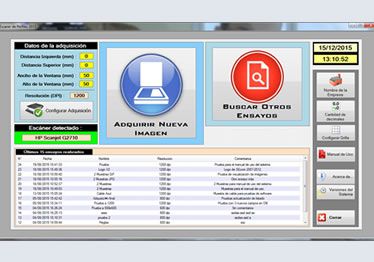

El sistema Escáner de Perfiles es un software que permite la adquisición, procesamiento, análisis y visualización de imágenes de pequeñas dimensiones.
La imagen adquirida es procesada y analizada para poder ser ampliada 12 veces. Con ese tamaño es posible medir sobre la misma con una precisión de 0,021 mm (adquisición a 1200 DPI).

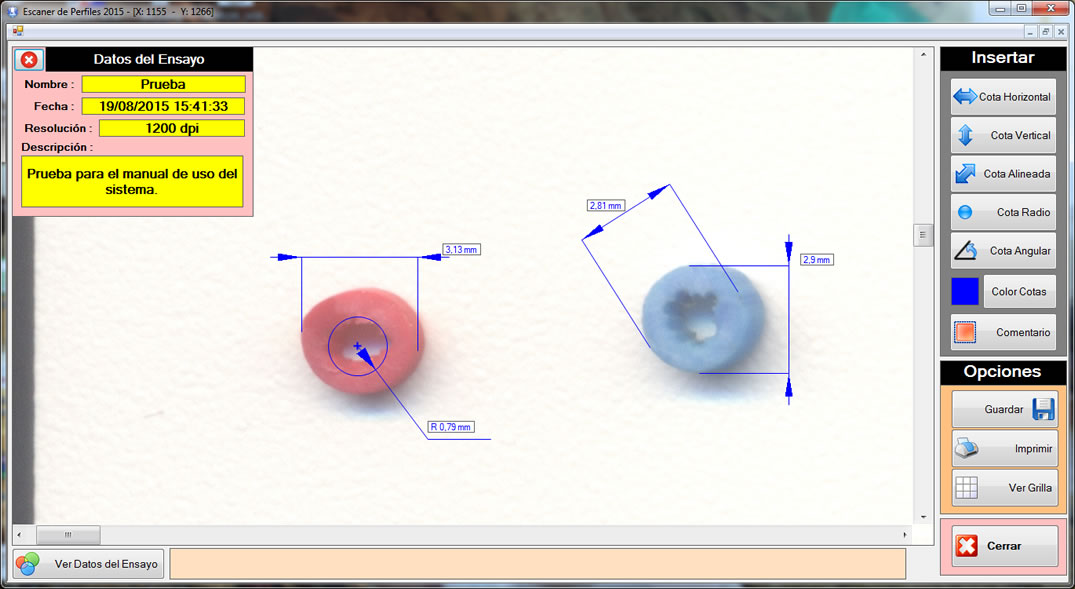

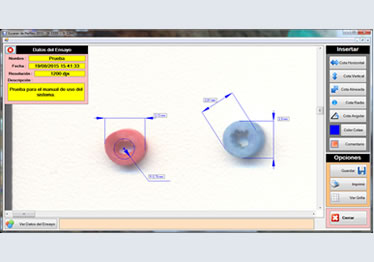

El sistema Escáner de Perfiles permite medir en pantalla a través de cursores verticales y horizontales, se puede agregar cotas como cualquier programa CAD, permite rotar la imagen, guardar archivos, generar reportes e imprimirlos o exportarlos a .pdf.

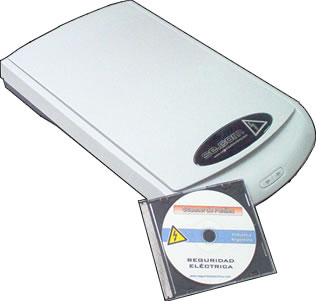

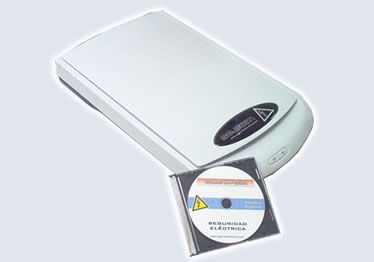

El Escáner de Perfiles se vende como un sistema e incluye:

  • Un escáner de adquisición de datos.
  • Software Escáner de Perfiles.
  • Manual de uso
  • CD de instalación del sistema Escáner de Perfiles.

Requerimientos de la PC: El sistema debe ser instalado en una PC con las siguientes características.

  • Memoria RAM: 1 GB (o más).
  • Sistema operativo: Windows 7 / 8.
  • Monitor: 19"
  • Disco rígido: 10 GB (o más).
  • Resolución de pantalla: 1366px x 768px.
  • 1 Puerto USB disponible.

Opcional:
Opcionalmente usted puede adquirir el sistema Escáner de Perfiles + PC + monitor LCD de 19".

Características del sistema Escáner de Perfiles
Características:
  • Software de muy fácil manejo.
  • Adquirir imágenes desde un escáner.
  • Guardar archivos para su posterior visualización.
  • Abrir archivos ya guardados para editarlos, generar reporte, exportarlos a PDF.
  • Imprimir Pantalla, visualizada en el monitor, en papel.
  • Generar reporte en formato PDF.
  • Manual de uso.
  • CD de instalación.
  • Versión actual: 4.0.0 (al día 15/12/2015).
Medición por Cotas: Permite insertar cotas:
  • Verticales.
  • Horizontales.
  • Radiales.
  • Cotas alineadas (Diagonal).
  • Ángulos.
Permite insertar:
  • Comentarios.
Configuraciones: Permite configurar:
  • Resolución de la adquisición.
  • Cantidad de decimales en cota.
  • Color de las cotas.
  • Nombre de la empresa propietaria.
Grilla: Permite:
  • Seleccionar color.
  • Seleccionar espaciado.
  • Visualizar u ocultar.
Conexión con la PC: USB (conexión del escáner con la PC).
Registro del sistema vía:
  • Teléfono.
  • Email.
