Probador de Cables Armados Automático - IRAM 2073 + IRAM NM 60884-1

Equipo para ensayos de Seguridad Eléctrica en finales de línea de plantas productoras de electrodomésticos, equipamiento electrónico, luminarias, máquinas herramientas, etc de alto volumen. Descargar Pdf

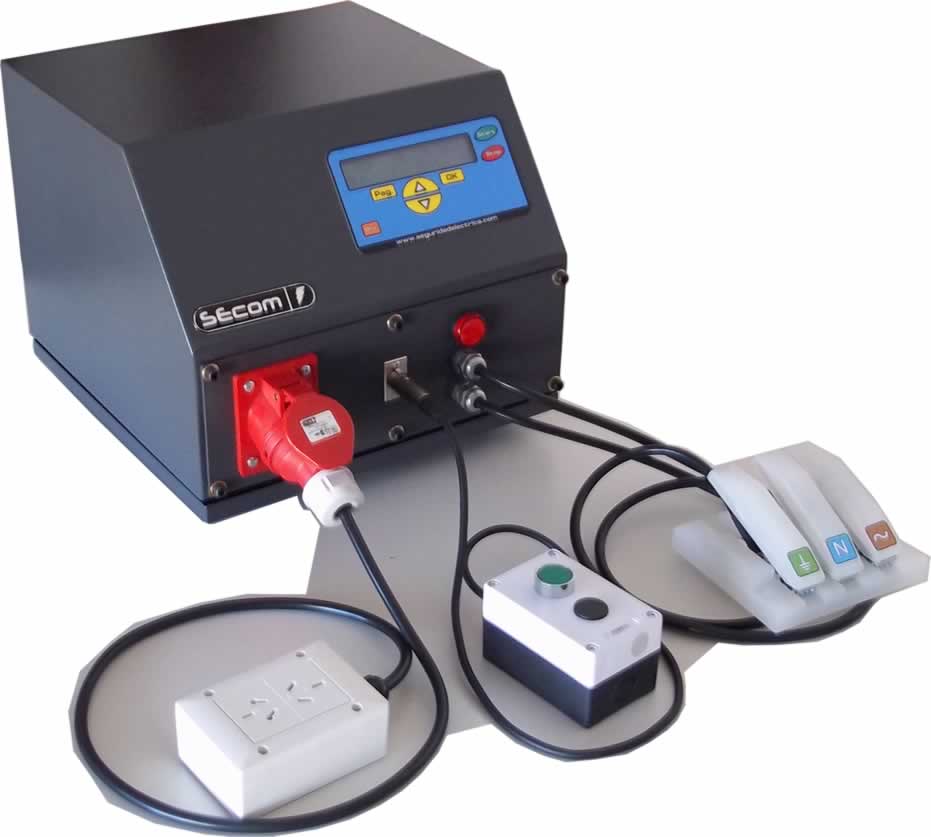

El equipo Probador de Cables Armados Automático (PCF) fue diseñado y fabricado para realizar los ensayos descriptos en el anexo A de la norma IRAM-NM 60884.

Ensayos:

  • Resistencia de Puesta a Tierra:
    Medición de la resistencia del conductor de tierra aplicando una corriente de 20A (< 12V).
    Se puede especificar la cota máxima de este ensayo.
    Se puede omitir este ensayo.
  • Rigidez Dieléctrica entre la fase (L) y el neutro (N):
    El ensayo se realiza aplicando del lado de la ficha, por un período de 1 s una tensión de:
    • 2000 V ± 10 % para accesorios de tensión nominal superior a 130 V;
  • Rigidez Dieléctrica entre la fase-neutro y tierra:
    El ensayo se realiza aplicando del lado de la ficha, por un período de 1 s una tensión de:
    • 2000 V ± 10 % para accesorios de tensión nominal superior a 130 V;
  • Verificación de polaridad y continuidad de fase (L):
    Verificación de continuidad y polaridad de Fase aplicando una tensión de 24 Vca.
  • Verificación de polaridad y continuidad de neutro (N):
    Verificación de continuidad y polaridad de neutro aplicando una tensión de 24 Vca.



Características del Equipo
Alimentación: 220Vca, 50 Hz, monofásica (115 Vca opcional).
Ensayo de Rigidez Dieléctrica:
  • Tensión de ensayo: 2000 Vca (opcional 1250 Vca).
  • Tensión aplicada entre Fase y Neutro.
  • Tensión aplicada entre Fase-Neutro y Tierra.
  • Tiempo y secuencia de ensayo controlada por microcontrolador.
Probador de continuidad y Polaridad:
  • Línea (Fase).
  • Neutro.
  • Tensión aplicada: 24Vca.
Resistencia de Puesta a Tierra:
  • Corriente aplicada: 20Aca.
  • Tensión aplicada: < 12Vca.
  • Cota máxima: 50 mili Ohms (Configurable en el equipo)
Indicadores de fallas:
  • Neón indicador de falla.
  • Buzzer indicador de falla.
Control: Control de funcionamiento microcontrolado.
Dimensiones:
  • 350 x 350 x 300 (h) mm aprox.
  • Peso aproximado: 30 Kg.
Accesorios:

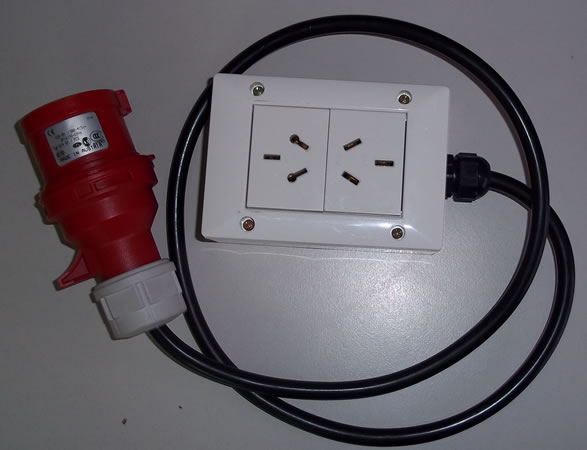

  • Toma de ensayo.
  • Pinzas de ensayo.
Garantía:
  • 12 meses.
  • Gran robustez en el diseño.
De acuerdo a:
  • IRAM-NM 60884-1.
